200X活塞式減壓閥

一、200X減壓穩壓閥 產品概述

本公司的200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。
200X減壓穩壓閥利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進入壓力和流量影響小，減壓穩壓良好。
200X減壓穩壓閥閥門產品主要用于高層建筑、生活區等供水管網系統及城市供水工程。

200X減壓穩壓閥	200X活塞式減壓穩壓閥

二、200X減壓穩壓閥 工作原理

當200X減壓穩壓閥從入口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不升高。
當200X減壓穩壓閥出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。入口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
調節導閥彈簧就可設定出口壓力。

三、200X減壓穩壓閥 主要技術參數

四、200X減壓穩壓閥 主要零件材料

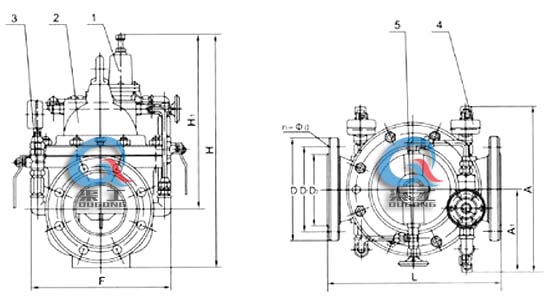

五、200X減壓穩壓閥 外形結構圖

200X減壓穩壓閥 外形結構圖 (1、導閥 2、主閥 3、球閥 4、壓力表 5、針表 )

六、200X減壓穩壓閥 外形尺寸

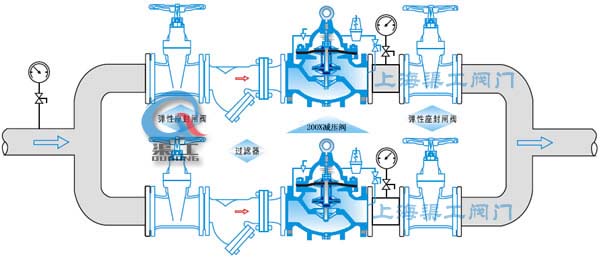

七、200X減壓穩壓閥 安裝示意圖

八、200X減壓穩壓閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
