活塞式緩閉止回閥

一、300X緩閉止回閥 產品概述

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到良好的開啟或關閉速度。300X緩閉止回閥免除水鍾水擊的產生，以達到緩閉消聲的結果。
300X緩閉止回閥利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。
300X緩閉止回閥主要用于高層建筑、生活區等供水管網系統及城市供水工程。

300X緩閉止回閥	300X活塞式緩閉止回閥

二、300X緩閉止回閥 工作原理

當300X緩閉止回閥從入口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力減少，作用于主閥盤下端的入口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

三、300X緩閉止回閥 主要技術參數

四、300X緩閉止回閥 主要零件材料

五、300X緩閉止回閥 外形結構圖

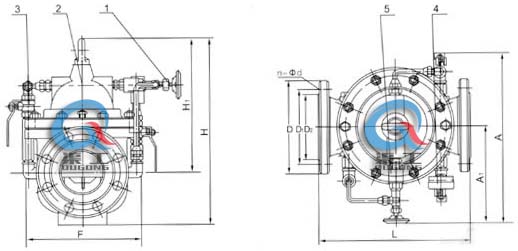

300X緩閉止回閥 外形結構圖 (1、針閥2、主閥3、球閥4、壓力表5、單向閥）

六、300X緩閉止回閥 外形尺寸

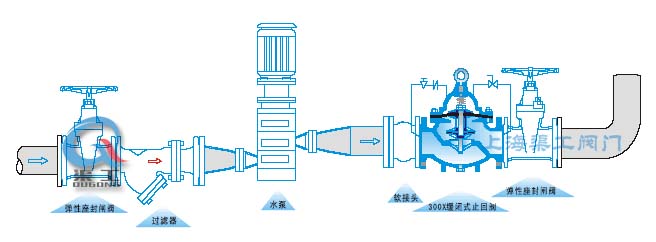

七、300X緩閉止回閥 安裝示意圖

八、300X緩閉止回閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
