J23W外螺紋針型閥
一、外螺紋針型閥 產品視圖
|
|
|---|---|

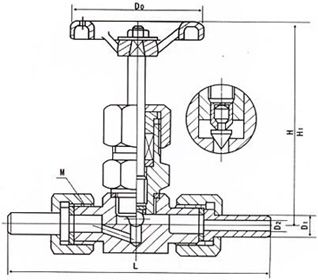

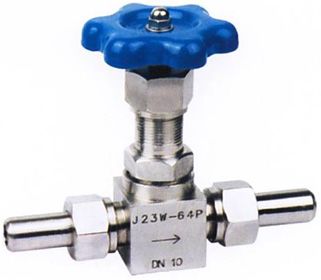

| J23W外螺紋針型閥 | J23W外螺紋針型閥 (結構圖) |
二、外螺紋針型閥 主要零部件材料
|
零件名稱 Part name |
閥桿，閥蓋 Stem，Bonnet |
閥桿，閥瓣 Stem，disc |
填料 Packing |
|---|---|---|---|
| J21/23-16P |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
| J21/23-160、J21/23-40 |
優質碳鋼 High grade carbon steel |
鉻不銹鋼 Cr. Stainless steel |
三、外螺紋針型閥 主要性能規范
|
型號 Type |
公稱壓力 PN Mpa |
試驗壓力PS(Mpa) Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質 Applicable medium |
||
|---|---|---|---|---|---|---|---|
| 殼體Shell | 密封(液)Seal | 密封(氣)Seal | |||||
| J21/23-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc. |
| J21/23-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21/23-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J21/23-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| J21/23-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||
四、外螺紋針型閥 主要外形尺寸
|
公稱直徑 DN（mm） |
尺寸 Dimension |
重量 Weight |
||||||
|---|---|---|---|---|---|---|---|---|
| Do | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
| 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
| 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
五、外螺紋針型閥 產品選型
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的外螺紋針型閥產品型號，請按型號直接向我司訂購；
