Y型伸縮過濾器

一、Y型伸縮過濾器 產品概述

本公司的Y型伸縮過濾器是使用水力控制閥及精密的易堵塞的機械產品所需要具備的過濾設備。Y型伸縮過濾器通常安裝于水力控制閥等設備的入口端,阻止顆粒性雜質進入通道,造成堵塞,使閥門或其他設備失靈而不能正常使用。Y型伸縮過濾器的結構簡單,流阻小,可在線除去污物而不需拆除。Y拉桿伸縮過濾器還具有安裝長度可調,裝拆方便的特點??筛鶕?jù)需要設置濾網目數,通常范圍:水18~30目、蒸氣40~100目、油100~480目。

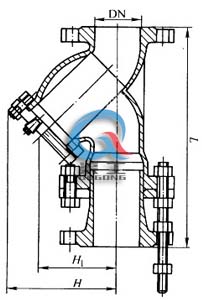

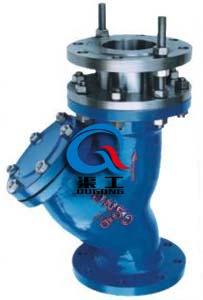

Y型伸縮過濾器 Y型伸縮過濾器 結構圖
Y型伸縮過濾器 Y型伸縮過濾器 結構圖

二、Y型伸縮過濾器 主要性能參數

型號 公稱壓力PN(MPa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa)
YSTF 1.0 1.5 1.1
YSTF 1.6 2.4 1.76

三、Y型伸縮過濾器 主要性能參數

零件名稱 材料
管體 灰鑄鐵或球墨鑄鐵鑄鋼
濾網 不銹鋼
伸縮拉桿 碳鋼鍍鋅
O形圈 丁腈橡膠

四、Y型伸縮過濾器 主要連接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
L 300 320 380 430 500 550 650 775 900 1025 1150
H 155 183 210 250 305 358 450 503 578 598 618
H1 195 245 295 344 415 485 602 710 815 844 872

五、Y型伸縮過濾器 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的Y型伸縮過濾器產品型號,請按型號直接向我司訂購;

歡迎來電咨詢Y型伸縮過濾器產品詳細信息.
