Z41H手動法蘭閘閥

一、手動法蘭閘閥 產品概述

本公司的手動法蘭閘閥適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的石油、化工、水力、火力電站多種系統的管路上,切斷或接通管路介質。手動法蘭閘閥適用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。手動法蘭閘閥操作方式有:手動、齒輪傳動、電動、氣動等。手動法蘭閘閥具有以下特點:
(1)選材考究,符合相關標準,材料的質量高。
(2)符合標準的要求,密封良好、性能優良、造型美觀。
(3)密封副配對合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封良好、硬度高、不易磨損、耐腐蝕、抗擦性能好、使用時間長。
(4)閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦性。
(5)采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有手輪。
(6)可采用多種配管法蘭標準及法蘭密封面形式,可達到工程需要及用戶要求。

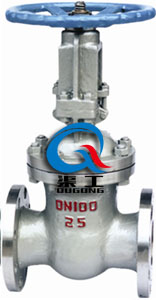

手動法蘭閘閥 (鑄鋼閘閥) 手動法蘭閘閥 (不銹鋼閘閥)
手動法蘭閘閥 (鑄鋼閘閥) 手動法蘭閘閥 (不銹鋼閘閥)

二、手動法蘭閘閥 主要應用規范

設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928

三、手動法蘭閘閥 主要零件材料及用途

閥體、閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

四、手動法蘭閘閥 主要外形圖

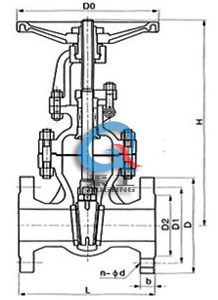

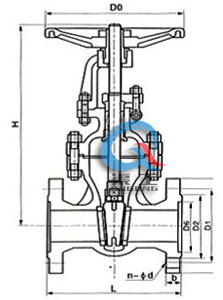

手動法蘭閘閥 (PN1.0~2.5MPa) 手動法蘭閘閥 (PN4.0~6.4MPa)
手動法蘭閘閥 (PN1.0~2.5MPa) 手動法蘭閘閥 (PN4.0~6.4MPa)

五、手動法蘭閘閥 主要外形尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
L D D1 D2 D6 b Z-φd Do H 質量
1.6 15 130 95 65 46 / 14 4-φ14 120 220 4
20 150 105 75 55 / 14 4-φ14 140 256 6
25 160 116 85 65 / 14 4-φ14 160 276 6
32 180 135 100 78 / 16 4-φ18 180 280 7
40 200 145 110 86 / 16 4-φ18 200 300 18
50 250 160 125 100 / 16 4-φ18 240 358 29
65 265 180 145 120 / 18 4-φ18 255 415 32
80 280 195 160 135 / 20 8-φ18 280 435 46
100 300 215 180 155 / 20 8-φ18 320 500 63
150 350 280 240 210 / 24 8-φ23 360 675 134
200 400 335 295 265 / 26 12-φ23 400 818 192
250 450 405 355 320 / 30 12-φ25 456 970 273
300 500 460 410 375 / 30 12-φ25 500 1140 379
350 550 520 470 435 / 34 16-φ25 600 1280 590
400 600 580 525 485 / 36 16-φ30 720 1450 850
450 650 640 585 545 / 40 20-φ30 720 1580 910
500 700 705 650 608 / 44 20-φ34 720 1675 958
600 800 840 770 718 / 48 20-φ41 800 1990 1180
2.5 15 130 95 65 46 / 14 4-φ14 120 220 4
20 150 105 75 55 / 14 4-φ14 140 256 6
25 160 116 85 65 / 14 4-φ14 160 276 7
32 180 135 100 78 / 18 4-φ18 180 280 8
40 200 145 110 86 / 18 4-φ18 200 300 18
50 250 160 125 100 / 20 4-φ18 240 358 29
65 265 180 145 120 / 22 4-φ18 255 415 34
80 280 195 160 135 / 22 8-φ18 280 435 46
100 300 230 190 160 / 24 8-φ23 320 500 64
150 350 300 250 218 / 30 8-φ25 360 675 134
200 400 360 310 278 / 34 12-φ25 400 818 213
250 450 425 370 332 / 36 12-φ30 456 970 290
300 500 485 430 390 / 40 16-φ30 500 1140 399
350 550 550 490 448   44 16-φ34 600 1280 631
400 600 610 550 505 / 48 16-φ34 720 1450 900
450 650 660 600 555 / 50 20-φ34 720 1580 965
500 700 730 660 610 / 52 20-φ41 720 1675 1035
600 800 840 770 718 / 56 20-φ41 800 1990 1260
4.0 50 250 160 125 100 88 20 4-φ18 280 371 30
65 280 180 145 120 110 22 8-φ18 300 432 40
80 310 195 160 135 12l 22 8-φ18 320 455 52
100 350 230 190 160 150 24 8-φ23 360 551 82
150 450 300 250 218 204 30 8-φ25 400 708 153
200 550 375 320 282 260 38 12-φ30 450 885 262
250 650 445 385 345 313 42 12-φ34 560 1015 366
300 750 510 450 408 364 46 16-φ34 640 1160 563
350 850 570 510 465 422 48 16-φ41 640 1310 920
400 950 655 585 535 474 58 20-φ4l 720 1490 1350
500 1150 755 670 612 576 62 20-φ4l 800 2050 2000
6.4 50 250 175 135 105 88 26 4-φ18 280 402 35
65 280 200 160 130 110 28 8-φ18 300 450 43
80 310 210 170 140 12l 30 8-φ18 320 475 62
100 350 250 200 168 150 32 8-φ23 360 565 88
150 450 340 280 240 204 38 8-φ25 400 712 180
200 550 405 345 300 260 44 12-φ30 450 890 275
250 650 470 400 352 313 48 12-φ34 560 1030 408
300 750 530 460 412 364 54 16-φ34 720 1182 590

六、手動法蘭閘閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司生產部訂購;


歡迎來電咨詢Z41H手動閘閥產品詳細信息.
