一、手動閘板閥 產品概述
手動閘板閥別名手動插板閥，是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，手動閘板閥主要使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或切斷。
手動閘板閥結構簡單、操縱方便、重量輕、無卡阻。手動閘板閥適用于多種固體物料和50mm左右塊狀、團狀物料的輸送及流量調節。手動閘板閥安裝不受角度限制，操作方便，能看情況調整尺度。
|
|
|---|---|

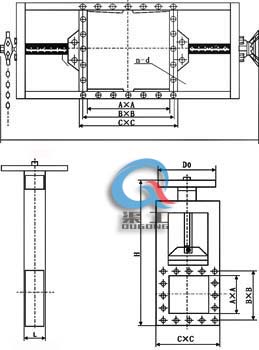

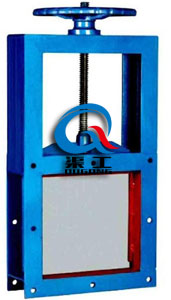

| 手動閘板閥,手動插板閥 | 手動閘板閥,手動插板閥 結構尺寸圖 |
二、手動閘板閥 外形連接尺寸
| 類別 Category | A×A | B×B | C×C | L | H | D0 | n-d |
|---|---|---|---|---|---|---|---|
|
單向 One-way |
220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
|
雙向 Two-way |
600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 |
三、手動閘板閥 訂貨須知
| 說明 | LZD-單向 | Ⅰ-手輪 | 鏈條節數M=0.105×-113(×是絲桿中心離地面高度)距地面小于1.7米用于手輪大于1.7米用鏈輪 |
| LMD-雙向 | Ⅱ-鏈條 |
