ZMQF/H氣動薄膜三通切斷閥

一、氣動薄膜三通切斷閥 產品概述

本公司的ZMQF/H氣動薄膜三通切斷閥采用頂導向結構，配用多彈簧執行機構。氣動薄膜切斷閥具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
氣動薄膜三通切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜三通切斷閥主要應用于石油、化工、冶金、電力、輕工、紡織等多種工業部門的生產過程自動控制和遠程控制系統中。
氣動三通切斷閥產品主要有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

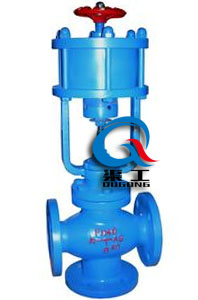

ZMQF/H氣動薄膜三通切斷閥（薄膜執行器）	ZMQF/H氣動活塞三通切斷閥 (活塞執行器)

二、氣動薄膜三通切斷閥 產品特點

（1）氣動三通切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減少約百分之三十，重量可減輕約百分之三十。
（2）閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增加百分之三十。
（3）閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
（4）平衡型閥內件，增加了切斷閥的許用壓差。

三、氣動薄膜三通切斷閥 主要技術參數

四、氣動薄膜三通切斷閥 主要零件材料

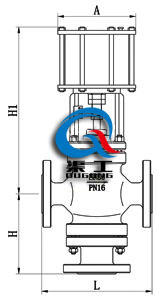

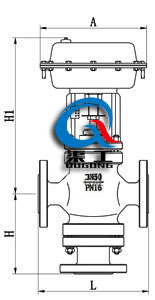

五、氣動薄膜三通切斷閥 外形圖

ZMQF/H氣動薄膜切斷閥 (薄膜執行器)	ZMQF/H氣動活塞式切斷閥 (活塞執行器)

六、氣動薄膜三通切斷閥 安裝連接尺寸
