ZSPQ氣動活塞切斷閥

一、氣動活塞式切斷閥 產品概述

本公司的ZSPQ氣動活塞式切斷閥,是屬于氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號,控制工藝管道內流體的切斷與接通或切換流道。當信號壓力為零,由于彈簧的預緊力,使閥芯處于初始狀態(常開或常閉)。配用二位三通電磁閥,使氣動切斷閥控制方便、簡捷。氣動活塞式切斷閥具有操作力大、閥體設計新穎,流阻小、額定流量系數大、許用壓差大密封性能好等優點。因而氣動活塞式切斷閥主要應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

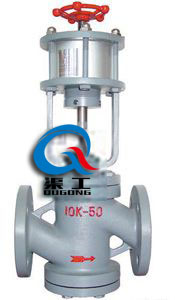

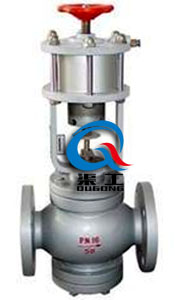

ZSPQ氣動活塞式切斷閥 (國標) ZSPQ氣動活塞式切斷閥 (日標)
ZSPQ氣動活塞式切斷閥 (國標) ZSPQ氣動活塞式切斷閥 (日標)

二、氣動活塞式切斷閥 主要技術參數

公稱通徑 mm 20 25 32 40 50 65 80 100
額定流量系數Kv 7 11 20 30 48 75 120 190
額定行程 mm 8 12 20 25
氣缸直徑 mm 75 100 150
允許泄
露量
硬密封 單座、雙座:1.2X10 -7 X 閥額定容量;套筒: 5X10 -6 X 閥額定容量
軟密封 VI 級
允許壓差MPa  公稱壓力
信號壓力KPa 0 或 400 ~ 600
閥蓋形式 常溫型:-60~150℃ 中溫型:-60~450℃ 高溫型:-60~550℃ 低溫型:-60~250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 單座、套筒、雙座型閥芯
流量特性 快開特性

三、氣動活塞式切斷閥 執行器技術參數

執行器型號 ZSD活塞式執行機構
活塞直徑 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
上限輸出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力 500KPa
作用形式 氣— 關式或氣— 開式
可配附件 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

四、氣動活塞式切斷閥 主要零件材料

零件名稱 零件材料
閥體、閥蓋 HT200、ZG230-450,ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯 1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體 ZG230-450
活塞 ZAlSi12
填料 聚四氟乙烯,柔性石墨
閥芯軟質密封件 增強聚四氟乙烯

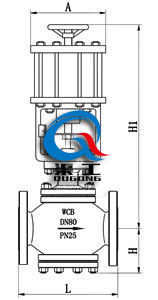

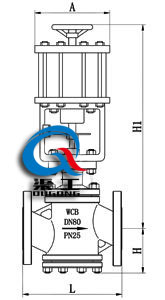

五、氣動活塞式切斷閥 外形圖

ZSPQ氣動活塞式切斷閥 (國標) ZSPQ氣動活塞式切斷閥 (日標)
ZSPQ氣動活塞式切斷閥 (國標) ZSPQ氣動活塞式切斷閥 (日標)

六、氣動活塞式切斷閥 安裝連接尺寸

公稱通經 20 25 32 40 50 65 80 100
A 196 232 308
L PN16 150 160 180 200 230 290 310 350
H 340 345 370 380 390 475 490 500
H1 53 58 70 75 83 93 100 110
重量 標準型 10 12 15 18 23 35 45 60

歡迎來電咨詢ZSPQ氣動活塞式切斷閥產品詳細信息.
