Q644/Q645氣動三通球閥

一、氣動三通球閥 產品概述

本公司的氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，每個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以達到不同的生產工藝要求。氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動三通T型球閥實現把三條連通管道進行合流與分流。氣動三通球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源就可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三通球閥主要應用于化工，石油，輕紡，電力，食品，制冷，航空，航天，造紙等工業領域。

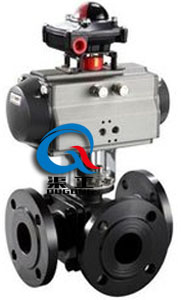

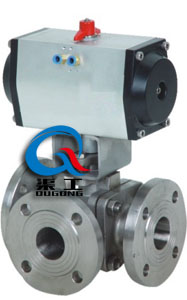

氣動三通L型球閥	氣動三通T型球閥

二、氣動三通球閥 產品特點

（1）流體阻力小，其阻力系數與同長度的管段相等。 　　
（2）結構簡單、體積小、重量輕。 　　
（3）密封良好，目前球閥的密封面材料大多使用塑料、密封性好，在真空系統中也已使用。 　　
（4）操作方便，開閉快，從全開到全關只要旋轉90°，便于遠距離的控制。 　　
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸替換都比較方便。 　　
（6）在全開或全閉時，球體和閥座的密封面與介質隔開，介質通過時，不會引起氣動三通球閥密封面的侵蝕。 　　
（7）適用范圍大，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。

三、氣動三通球閥 主要技術參數及性能

四、氣動三通球閥 執行器技術參數

五、氣動三通球閥 主要設計標準

六、氣動三通球閥 主要零件材料

七、氣動三通球閥 控制方式

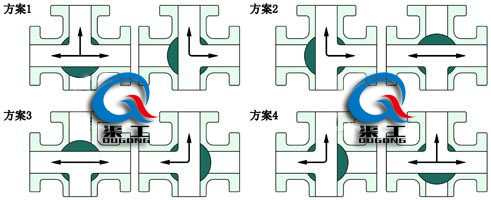

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：氣動三通T型球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

"T"型氣動三通球閥流向示意圖	"L"型氣動三通球閥流向示意圖

八、氣動三通球閥 外形圖

氣動三通球閥 (配GT執行器)	氣動三通球閥 (配AT執行器)	PN4.0-6.4MPa法蘭尺寸

九、氣動三通球閥 安裝連接尺寸

十、氣動三通球閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
