一、HCB平衡籠式調節閥 產品概述
本公司引進的HCB平衡籠式調節閥是一種壓力平衡式調節閥，閥內流體通道呈S流體線型，還設有一個改善套筒周?chē)黧w平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍大。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，平衡籠式調節閥動態穩定性好、噪音低、防空化，適宜控制多種溫度的高壓差流體。平衡籠式調節閥配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。
|
|
|

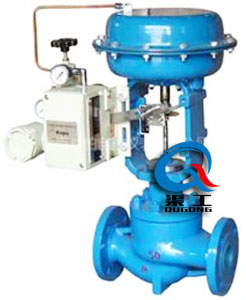

HCB平衡籠式調節閥
|

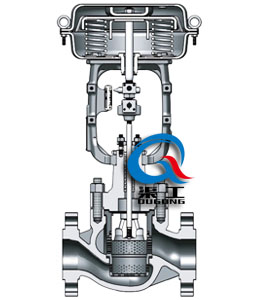

HCB平衡籠式調節閥 (結構圖)
|
二、HCB平衡籠式調節閥 主要技術參數
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型
|
-17～+230℃
|
|
伸長I型
|
-45～-17℃、 +230～+566℃
|
|
伸長Ⅱ型
|
-100～-45℃
|
|
伸長ⅢI型
|
-196～-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
壓力平衡式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
三、HCB平衡籠式調節閥 執行器技術參數
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa
|
|
供氣壓力
|
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、RC3/8"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、HCB平衡籠式調節閥 主要性能指標
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50：1
|
