J640Y氣動高壓截止閥

一、氣動高壓截止閥 產品概述

本公司的氣動高壓截止閥是由氣動多彈簧活塞執行機構和低流阻、雙重密封結構的截止閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎的結構使本產品成為一類快動作、嚴密切斷的新型切斷閥。氣動高壓截止閥性能優良、規格全,還有形體小重量輕等優點,氣動高溫高壓截止閥能達到化工、石油、冶金和其它工業部門生產過程中自動排放和緊急切斷的操作要求,適用于一般的兩位控制和開關操作場合。

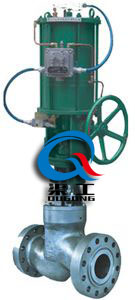

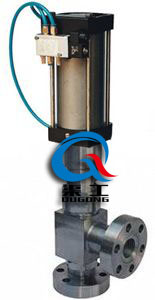

氣動高壓截止閥 (直通式) 氣動高壓截止閥 (角式)
氣動高壓截止閥 (直通式) 氣動高壓截止閥 (角式)

二、氣動高壓截止閥 產品特點

1、選材考究,符合相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成,耐腐蝕、抗擦性能好,使用時間長。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦性。
4、可采用多種配管法蘭標準及法蘭密封面型式,可達到工程需要及用戶要求。
5、閥體材料品種全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各多種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封良好,替換填料可在不停機情況下進行,方便快捷,不影響系統運行。

三、氣動高壓截止閥 應用規范

公稱壓力 16 32 Mpa
殼體試驗 24 48 Mpa
密封試驗 17.6 35.2 Mpa
氣密封試驗 0.5-0.7 Mpa
適用介質 C P R
水、油品、蒸汽 氮?dú)浠旌蠚? 堿液、液氨
適用溫度(℃) ≤200

四、氣動高壓截止閥 主要零件材料及用途

閥體Body 閥蓋Bonnet 閥桿Stem 閥瓣Disc 密封面 填料 閥桿螺母 緊固件
25 WCB 25 40Cr 鉻不銹鋼 鉻鉬鋁鋼氮化 鉻不銹鋼Cr.stainless steel 鉻不銹鋼Cr.stainless steel 柔性石墨Graphite 鋁青銅AI bronze 碳鋼 鉻鉬鋼
25 WCB 25 40Cr 鉻不銹鋼 鉻鉬鋁鋼氮化 25 硬質合金Carbide alloy 柔性石墨Graphite 鋁青銅 碳鋼 鉻鉬鋼
ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金Carbide alloy 柔性石墨Graphite 鋁青銅 鉻鉬鋼
ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金Carbide alloy 柔性石墨 鋁青銅 鉻鉬鋼
ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬質合金 柔性石墨 鋁青銅AI 鉻鉬鋼

五、氣動高壓截止閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

歡迎來電咨詢J640Y氣動高溫高壓截止閥產品詳細信息.
