Y型襯氟過濾器

Y型襯氟過濾器

一、Y型襯氟過濾器 產品概述

本公司的GL41F46Y型襯氟過濾器閥體內腔和濾網全部襯氟塑料,Y型襯氟過濾器在幾乎所有的強酸強堿和有機溶劑等介質中均攤能使用,其介質流量與閥門開度基本呈流線性遞增,可用于控制閥的流量。

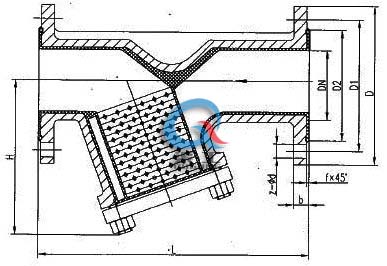

Y型襯氟過濾器 Y型襯氟過濾器 (結構圖)
Y型襯氟過濾器 Y型襯氟過濾器 (結構圖)

二、Y型襯氟過濾器 產品特點

1、整體式閥體設計;
2、可替換的過濾內件;
3、多種過濾結構設計;
4、濾網精度18—500目可選;
5、常規30目設計;
6、又排放接口;
7、標準法蘭連接;

三、Y型襯氟過濾器 主要零件材料

序號 零件名稱 灰鑄鐵 (Z) 碳鋼 (C)
1 閥體、閥蓋 HT250/A 126 WCB/A216 WCB
2 過濾網 PTFE(F4)
3 螺栓 /螺母 35/45、A193 B7/A194
4 襯里層 FEP(F46)PCTFE(F3)

四、Y型襯氟過濾器 主要連接尺寸

公稱通徑 DN (mm) NPS (in) GL41F46-10/16/25型過濾器
L D D1 D2 b f H1 H Z-φd 重量
PNl.0~2.5(MPa)
20 3/4 150 105 75 55 16 2 70 122 4-14 3.3
25 1 160 115 85 65 16 2 78 135 4-14 4.2
32 11/4 190 135 100 78 18 2 86 154 4-18 6.6
40 11/2 200 145 110 85 18 3 92 164 4-18 7.3
50 2 230 160 125 100 20 3 102 182 4-18 12
65 21/2 250 180 145 120 20 3 115 205 4-18 16
80 3 280 195 160 135 22 3 135 232 8-18 23
100 4 320 215 180 155 24 3 156 263 8-18 32
125 5 400 245 210 185 26 3 248 370 8-18 39
150 6 500 280 240 210 28 3 285 425 8-23 52
200 8 600 335 295 265 30 3 362 530 8-23 89

五、Y型襯氟過濾器 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的Y型襯氟過濾器產品型號,請按型號直接向我司訂購;

歡迎來電咨詢GL41F46耐腐蝕過濾器產品詳細信息.
