彈性金屬硬密封蝶閥

一、手動三偏心蝶閥 產品概述

本公司的手動三偏心蝶閥系列產品亦可稱為彈性金屬硬密封蝶閥，系壽命較長、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。彈性金屬硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此手動三偏心蝶閥被應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

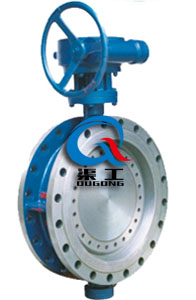

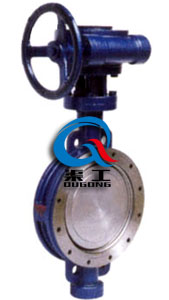

手動三偏心蝶閥(彈性金屬硬密封蝶閥)	手動三偏心蝶閥(彈性金屬硬密封蝶閥)

二、手動三偏心蝶閥 產品特點

由于手動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥具有密封性、耐腐蝕性。彈性金屬硬密封蝶閥其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能好，泄漏小。
3、耐高壓、耐腐蝕、不易磨損、使用壽命較長等。

三、手動三偏心蝶閥 采用標準

四、手動三偏心蝶閥 主要技術參數

五、手動三偏心蝶閥 主要零件材料

六、手動三偏心蝶閥 主要外形結構圖

手動三偏心蝶閥 （法蘭式）	手動三偏心蝶閥 （對夾式）

七、手動三偏心蝶閥 主要外形連接尺寸

八、手動三偏心蝶閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
