上海渠工閥門管道工程有限公司

球閥

首頁 >> 產品中心 >> 球閥

Q71F超薄對夾球閥

Q71F手動對夾球閥

一、超薄對夾球閥 產品概述

本公司的超薄對夾球閥與普通球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能好等特點。通常手動對夾球閥適用于安裝位置比較短的場合,超薄對夾球閥主要應用于化工、石油、輕工等行業的自動控制。

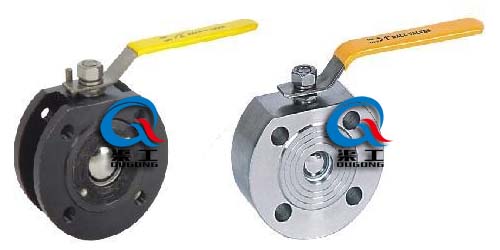

超薄對夾球閥 (手動對夾球閥) 超薄對夾球閥 (結構圖)
超薄對夾球閥 (手動對夾球閥) 超薄對夾球閥 (結構圖)

二、超薄對夾球閥 主要零件材料

序號NO 零件名稱 閥門材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

三、超薄對夾球閥 主要外形尺寸

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38 48 62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

四、超薄對夾球閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;
3、當使用的場合很重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們?yōu)槟鷮徍税殃P(guān)。

歡迎來電咨詢Q71F手動對夾球閥產品詳細信息.
上一個產品: Q41F46手動襯氟球閥 下一個產品: VQ40F/H手動V型球閥
?
