一、長輸管線球閥 產品概述
本公司的長輸管線球閥選材范圍大且內件材料均采用表面鍍鎳或是316材質、密封圈采用聚合物材料。使長輸管線球閥不僅不易腐蝕，抗硫化能力好，密封性能好，適用壓力與溫度范圍大，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。
|
|

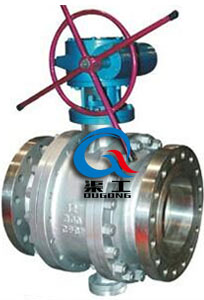

長輸管線球閥 (標準型)
|
二、長輸管線球閥 主要零件材料
|
序號
|
零件名稱
|
材質
|
|
GB
|
ASTM
|
|
1
|
閥體
|
WCB、A105
|
A1 82 F31 6
|
|
2
|
彈簧
|
60Si2Mn
|
31 6
|
|
3
|
密封圈
|
|
增強聚四氟乙烯
|
|
4
|
球體
|
A105+ENP
|
A182F316
|
|
5
|
鍵
|
45
|
316
|
|
6
|
填料
|
PTFE
|
PTFE
|
|
7
|
閥桿
|
2Cr13+鍍鎳磷
|
316
|
|
8
|
填料壓蓋
|
WCB
|
A216-WCB
|
|
9
|
支架
|
WCB A2
|
6-WCB
|
|
1O
|
壓套
|
A105
|
316
|
|
11
|
“ O”型密封圈
|
橡膠
|
橡膠
|
|
12
|
滑動軸承
|
不銹鋼 +PTFE
|
316+PTFE
|
|
13
|
螺柱
|
35CrMoA
|
316
|
|
14
|
螺母
|
35
|
316
|
|
15
|
閥蓋
|
WCB A2
|
6-WCB
|
|
16
|
閥座
|
A105+ENP
|
316
|
|
17
|
墊片
|
柔性石默 +不銹鋼
|
柔性石默+316
|
|
18
|
底蓋
|
A105
|
316
|
|
19
|
固定軸
|
1Cr13
|
A276-410
|
|
20
|
螺釘
|
35
|
316
|
|
21
|
排污螺塞
|
25
|
316
|
三、長輸管線球閥 主要性能規范
|
公稱壓力 PN(MPa)
|
上限使用壓力
|
試驗壓力 (MPa)
|
壓力級
|
上限使用壓力
|
試驗壓力 (MPa)
|
|
(Mpa)
|
殼體
|
高壓液密封
|
低壓氣密封
|
(Mpa)
|
殼體
|
高壓液密封
|
低壓氣密
|
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
CLASS150
|
1.94
|
2.94
|
21.6
|
0.6
|
|
2.5
|
2.5
|
3.75
|
2.75
|
CLASS300
|
5.1
|
7.67
|
5.62
|
|
4.0
|
4.0
|
6.0
|
4.4
|
CLASS600
|
10.2
|
15.3
|
11.23
|
|
6.4
|
6.4
|
9.6
|
7
|
CLASS900
|
15.1
|
23
|
16.85
|
|
10.0
|
10.0
|
1.5
|
1.1
|
CLASS1500
|
25.1
|
37.5
|
27.5
|
|
應用規范
|
結度長度核
|
CB12221-89 ANSI B16.10
|
|
法蘭尺寸按
|
JB79-59 GB 9113 HG20592-97 ANSI B16.5
|
|
焊接標準按
|
CB12224-89 ANSI B16.25
|
|
檢驗試驗按
|
JB/T 9092-89 API 598
|
|
適用工況
|
適用介質
|
天然氣、液化氣、石油等介質
|
|
適用溫度
|
-28℃~≤150℃
|
|
驅動方式
|
蝸輪傳動、氣動、電動、氣液聯動等
|
