一、氣動塑料蝶閥 產品概述
本公司的氣動塑料蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關快、90度往復回轉，驅動力矩小等特點，upvc氣動蝶閥用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。氣動塑料蝶閥處于全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過氣動塑料蝶閥所產生的壓力降很小，故具有較好的流量控制特性。upvc氣動蝶閥耐腐蝕性好，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的青睞。
|
|
|

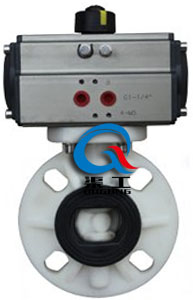

upvc氣動蝶閥
|

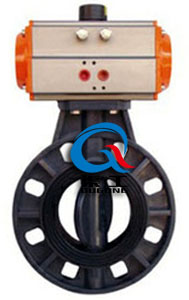

耐腐蝕氣動蝶閥 (PPR材質)
|
二、氣動塑料蝶閥 產品特點
（1）外型結構緊湊美觀。
（2）本體重量輕容易安裝。
（3）耐腐蝕性好，應用范圍大。
（4）材質衛生。
（5）不易磨損、容易拆卸，維護簡單易行。
三、氣動塑料蝶閥 主要技術參數
|
公稱通徑
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
連接形式
|
對夾式
|
|
密封材質
|
FPM、EPDM、NBR
|
|
適用溫度
|
0～+60℃
|
|
閥體材質
|
UPVC、CPVC、PP
|
|
閥芯材質
|
UPVC、CPVC、PP、PTFE
|
|
適用介質
|
PVC兼容的食品工業化學溶劑
|
|
配用執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
四、氣動塑料蝶閥 執行器技術參數
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
五、氣動塑料蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
UPVC、PPR、PVDF
|
|
蝶板
|
UPVC、PPR、PVDF
|
|
閥座
|
EPDM、FPM
|
|
閥桿
|
2Cr13、45#
|
|
"O"型圈
|
EPDM、FPM
|
六、氣動塑料蝶閥 主要性能規范
|
公稱通徑
|
DN（mm）
|
50～300
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用溫度
|
≤60℃
|
|
適用介質
|
空氣、水、氣體、油品等
|
七、氣動法蘭蝶閥 外形結構圖
|
|

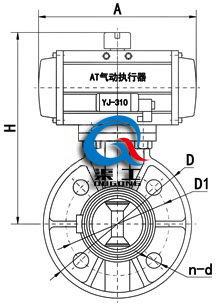

氣動塑料蝶閥 (尺寸圖)
|
八、氣動塑料蝶閥 安裝連接尺寸
|
通徑
|
英寸″
|
尺寸
|
|
長度
|
D
|
D1-ANSI
|
D1-JIS
|
D1-DIN
|
H
|
N-d-ANSI
|
N-d-JSI
|
N-d-DIN
|
|
50
|
2
|
43
|
56.5
|
120.39
|
120
|
125
|
103
|
4-19
|
4-19
|
4-18
|
|
65
|
2 1/2
|
47.5
|
70
|
139.44
|
140
|
145
|
113
|
4-19
|
4-19
|
4-18
|
|
80
|
3
|
47.5
|
79
|
152.4
|
150
|
160
|
115
|
4-19
|
4-19
|
4-18
|
|
100
|
4
|
57.2
|
103
|
190.5
|
175
|
180
|
135
|
8-19
|
8-19
|
8-18
|
|
125
|
5
|
66
|
130
|
216
|
210
|
210
|
165
|
8-22
|
8-23
|
8-18
|
|
150
|
6
|
74
|
151
|
241.55
|
240
|
240
|
177
|
8-22
|
8-23
|
8-23
|
|
200
|
8
|
87.5
|
200
|
298.5
|
290
|
295
|
210
|
8-22
|
8-23
|
8-23
|
|
250
|
10
|
110
|
255
|
362
|
355
|
350
|
240
|
12-25
|
12-25
|
12-23
|
|
300
|
12
|
129
|
311
|
432
|
400
|
400
|
297
|
12-25
|
12-25
|
12-23
|
九、氣動塑料蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動塑料蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
