一、電動刀型閘閥 產品概述

本公司的電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封良好、操作輕便、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。電動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動除去雜物。電動刀型閘閥主要應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥適用于造紙行業在管道上作調節和節流使用。

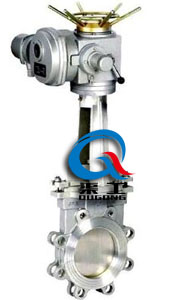

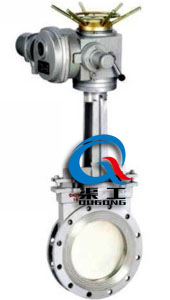

電動刀型閘閥	電動刀型閘閥 (梅花式)

二、電動刀型閘閥 產品特點

（1）電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～1000mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可阻止粉塵、砂礫等物質進入填料盒，可增加刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得良好的密封作用。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、便于維修、使用方便及使用時間長，并且可任意選用驅動裝置。
（2）閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE加強聚四氟乙烯材質，耐腐蝕、不沾渣。
（3）閥板有5個支撐點，使閥板有良好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
（4）電動刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
（5）電動刀形閘閥內可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
（6）電動刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶加強的聚四氟乙烯軟密封。
（7）適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

三、電動刀型閘閥 主要零件材料

四、電動刀型閘閥 主要設計標準

五、電動刀型閘閥 主要性能規范

六、電動刀型閘閥 外形尺寸圖

電動刀型閘閥 (尺寸圖)	電動刀型閘閥 (尺寸圖)	電動刀型閘閥 (尺寸圖)

七、電動刀型閘閥 安裝尺寸

八、電動刀型閘閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
