KHCB平衡籠式調節閥

一、KHCB電動平衡籠式調節閥 產品概述

本公司引進的KHCB電動平衡籠式調節閥采用電動執行器及籠式調節閥組成。可控制多種高溫、低溫的高壓流體,是一種壓力平衡式的調節閥。電動平衡籠式調節閥具有結構緊湊,有呈S流線型的通道,還設有一個改善套筒周圍流體平衡流動的導流翼,使其壓降損失小,流量大,可調范圍大,流量特性精度高,符合IEC534-1-1976標準。KHCB電動平衡籠式調節閥的動態穩定性好,噪音低,空化腐蝕小。調節閥的泄漏量符合ANSI Bl6.104標準。電動籠式調節閥產品符合GB/T4213-92、JB/T7387-94。

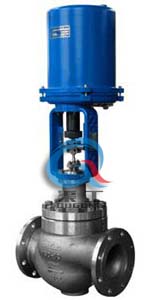

KHCB電動平衡籠式調節閥
KHCB電動平衡籠式調節閥

二、KHCB電動平衡籠式調節閥 主要技術參數

公稱通徑 32 40 50 65 80 100 125 150 200 250 300 350
閥體型式 直通單座鑄造球型閥
公稱壓力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
連接型式 密封面型式 FF、RF、RJ、LG、MFM
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45~-17℃、 +230~+566℃
伸長Ⅱ型 -100~-45℃
伸長ⅢI型 -196~-100℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 壓力平衡式閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、KHCB電動平衡籠式調節閥 執行器技術參數

執行器型式 381L系列、PSL系列
輸入信號 381L執行機構 4~20mA·DC或1~5V(輸入電阻250Ω)
PSL執行機構 4~20mA·DC
電源電壓 381L執行機構 220V,50/60Hz
PSL執行機構 單相控制220V·50Hz; 三相控制380V,50Hz
手動機構 381L執行機構:離合式; PSL執行機構: 手輪
作用形式 電關式或電開式

四、KHCB電動平衡籠式調節閥 主要性能指標

參數 指標值
泄漏量 金屬閥座 小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10-7,符合ANSI B16.104-1976 VI級
回差 配381L執行機構為2%;配PSL執行機構為1%
基本誤差 配381L執行機構為±2%;配PSL執行機構為±1%
可調范圍 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
歡迎來電咨詢KHCB平衡籠式調節閥產品詳細信息!
