電動球閥工作原理圖文說明

電動球閥是工業控制系統中常見的閥門之一,電動球閥的控制形式主要有開關型和調節型。由于球閥在完全開啟時,流阻很小,密封性好,所以被很多工況所使用。結合電動執行器,電動球閥在遠程控制系統中較為常見,如電動防爆球閥。

電動球閥結構組成

1、電動閥一般由電動執行機構和閥門連接起來,通過裝置調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門,結束閥門的開關、調度動作。然后達到對管道介質的開關或是調度意圖。

2、電動閥的驅動一般是用電機,開或關動作結束需求一定的時刻模擬量的,可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的,一般用在小流量和小壓力,要求開關頻率大的地方;電動閥反之。電動球閥的開度可以控制,情況有開、關、半開半關,可以控制管道中介質的流量而電磁閥達不到這個要求。

3、三線制電動閥有F/R/N三條線,F(xiàn)代表正向動作(或許open動作)控制線,R代表反向動作(或許close動作)控制線,N代表地線。電磁閥是電動閥的一個品種;是使用電磁線圈發生的磁場來拉動閥芯,然后改動閥體的通斷,線圈斷電,閥芯就依靠繃簧的壓力退回。詳細接線及控制方法,以隨貨說明書為準。


電動球閥結構圖

電動球閥工作原理

以電動執行機構驅動球閥閥桿旋轉0-90度的部分回轉機械動作。其中球閥的旋塞體為球體,有圓形通孔或通道通過其軸線。

電動球閥在工業自控管路中主要用來做介質切斷、分配和改變介質的流動方向的工藝作用。它只需要用旋轉90度的操作和較小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型電動球閥。

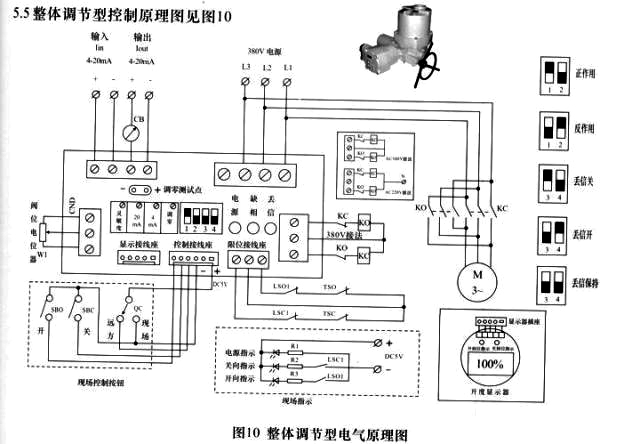

電動球閥電氣原理圖

電動球閥工作原理圖

電動球閥可根據球閥的扭矩或工況現場情況,選擇配置精小型或整體型等多型號執行器,故電動球閥工作原理圖(這里指的電氣原理圖)也不盡相同,用戶可仔細閱讀隨貨說明書,并以說明書為準,若現場說明書丟失或破損,可與原廠家聯系,補發電子說明書。
